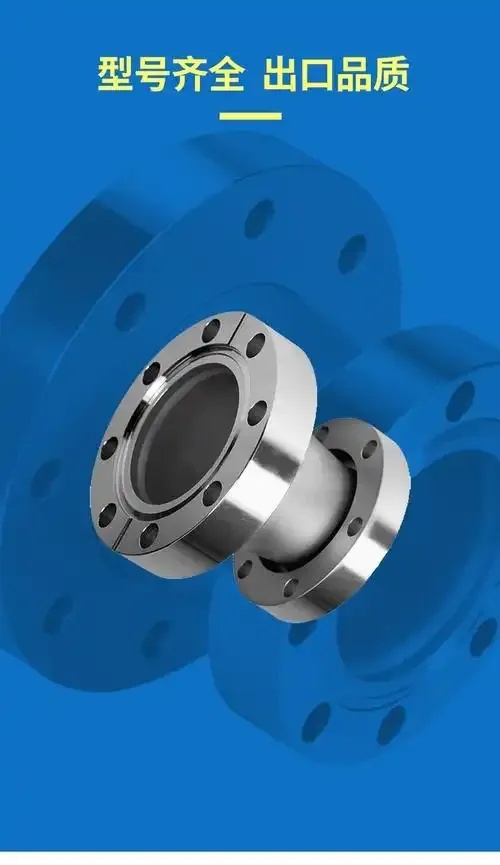

CFM160超高压真空法兰解析：技术与应用要点
在高真空及极端工况应用领域，法兰连接作为保障系统密封性与可靠性的关键部件，其设计与选型直接影响设备运行稳定性。CFM160超高压真空法兰作为国际通用的高真空法兰标准，凭借其独特设计理念和卓越性能，已成为航天推进、半导体制造、核能工程等领域不可或缺的核心部件。本文将从技术规范、设计原理、材料选择、行业应用及发展趋势五个维度，系统解析该法兰的技术内涵与实践价值。
一、技术规范与压力等级体系
CFM160法兰的设计遵循ASME B16.5标准中的超高压法兰体系，其公称压力等级对应1600磅级（约200 bar），最高工作压力可达2500磅级（345 bar）。根据国际真空协会（IVD）数据，该法兰系统在极限真空条件下的漏率可控制在1×10⁻⁷ Pa·L/s以内，远优于传统焊接法兰的1×10⁻⁵级漏率标准。密封面采用环连接面（RF）或全平面（FF）设计，配合RTJ（环连接面）密封技术，可在动态工况下实现零泄漏。
二、设计结构与力学特性
CFM160法兰采用双头螺栓（Boltup）结构，其螺栓孔径φ1.5英寸，法兰外径φ18英寸，法兰厚度模数通常为0.5英寸。根据有限元分析数据，该结构在承受2500磅级压力时，法兰应力分布呈中心对称，最大应力集中系数不超过1.3。其密封垫片选用柔性石墨或金属缠绕垫，在温度范围196℃至+760℃下仍保持弹性记忆特性，压缩回弹率偏差小于±3%。
三、材料选择与工艺要求
主材采用300系不锈钢（316L、310S）作为基材，高温工况下可选310H或Inconel 825合金。法兰本体需通过感应淬火处理，硬度达HRC 45±2。关键密封面采用喷砂处理，表面粗糙度Ra 3.2μm，以增强密封脂填充能力。根据ASTM E595标准，所有部件需进行100%射线探伤和压力测试（试验压力为公称压力的1.5倍），保压时间不少于30分钟。
四、行业应用要点
1. 半导体制造：在CVD/PECVD设备中，CFM160法兰配合高纯氦检漏技术，实现腔室与真空机组的动态密封，其使用寿命可达2000次热循环周期。
2. 光伏行业：单晶炉真空系统采用该法兰时，可支持24小时连续生产，法兰周转次数超500次而不需更换。
3. 核聚变工程：ITER国际热核聚变实验堆项目中，其超高压法兰在200bar氦气环境下稳定运行，温度波动范围±30K。
五、发展趋势与技术挑战
1. 轻量化设计：通过拓扑优化技术，法兰重量可减少20%以上，同时保持结构强度。
2. 智能监测：集成光纤布拉格光栅（FBG）传感器，实时监测法兰应力变化，预警阈值设置为设计极限的85%。
3. 复合材料应用：碳纤维增强聚醚醚酮（PEEK）法兰壳体已在试验阶段，其比强度是传统钢制的23倍，但密封性能需进一步验证。
结语
CFM160超高压真空法兰凭借其标准化设计、精密制造和可靠的密封性能，在极端真空应用领域已形成不可替代的地位。随着新材料和智能技术的引入，该法兰系统将向更高效、更安全的方向发展，为真空技术突破提供坚实支撑。建议采购时重点关注法兰制造商的资质认证（如ISO13849安全标准）和第三方检测报告，确保产品可靠性。
