32V瞬态抑制二极管选型与原理应用解析
TVS瞬态抑制二极管·32V
瞬态电压抑制器（Transient Voltage Suppression，简称TVS）作为一种高效的瞬态过压保护器件，在现代电子设备中扮演着至关重要的角色。尤其在通信、汽车电子、工业控制等高可靠性领域中，32V TVS二极管因其优异的瞬态响应特性和稳定的电压保护能力，已成为电路保护设计的核心元件之一。选对一款合适的TVS二极管不仅能有效提升系统的防护等级，还能显著延长设备寿命，降低故障率。本文将围绕32V TVS二极管的选型标准、工作原理、典型应用场景及未来发展趋势展开深度解析，为相关领域的设计工程师提供专业参考。
一、TVS二极管的工作原理与保护机制

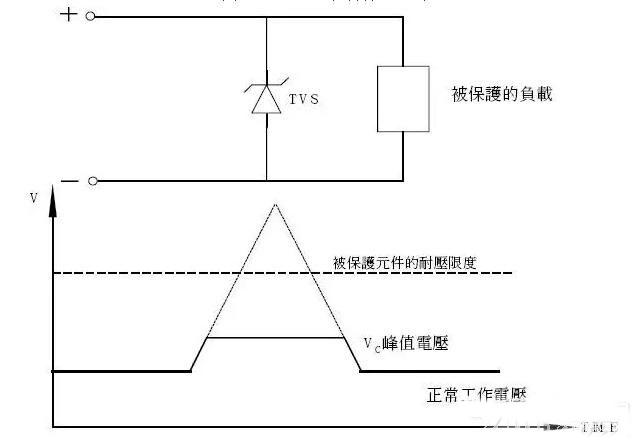

TVS二极管的核心功能是瞬态过压保护，其工作原理基于PN结的雪崩击穿效应。在正常工作状态下，TVS二极管处于反向偏置状态，漏电流极小，对电路影响微乎其微。当电路遭遇瞬态高压（如雷击、静电放电、开关电源噪声等）时，TVS二极管会迅速进入雪崩击穿状态，将电压钳制在预设阈值范围内（例如32V），并将大电流泄放到地端，从而保护后级敏感元件免受损害。
与传统的气体放电管或压敏电阻相比，TVS二极管具有以下优势：
1. 响应速度快：可达亚纳秒级，能够有效抑制高频瞬态干扰；
2. 钳压精度高：电压波动小，适合精密电路保护；
3. 体积小、封装多样：可满足不同空间限制和散热需求。
二、32V TVS二极管选型关键标准
选型是使用TVS二极管的第一步，也是决定产品性能和寿命的关键环节。以下是选型时需要重点考虑的参数与标准：
1. 反向击穿电压（VRWM）与最大反向工作电压（VR）
VRWM为TVS二极管的正常工作电压，需略高于电路标称电压；
VR（最大反向工作电压）通常为VRWM的1.5倍，32V TVS二极管的VR一般为48V左右；
实际应用中，应确保工作电压不超过VR，否则器件可能提前失效。
2. 瞬态击穿电压（VBR）与钳压电压（VCL）
VBR是TVS器件进入击穿状态的临界电压，需匹配被保护电路的电压水平；
VCL是在规定电流脉冲下的钳位电压，应小于后级敏感元件的最大承受电压；
对于32V器件，VCL通常为33V~35V，具体数值需查阅器件数据手册。
3. 最大峰值电流能力（IPP）
IPP表示TVS二极管能承受的最大浪涌电流，选型时需根据预期浪涌等级（如IEC 61650标准）进行匹配；
例如，通信电源中常见的浪涌电流可达数千安培，因此32V TVS二极管的IPP需达到5kA以上。
4. 封装类型与散热能力
封装形式直接影响TVS的热阻和电路布局灵活性，常见类型包括DO201、SMA、SMB、0603/SMAJ等；
高功率TVS建议选用大尺寸封装，如SMAJ400，以提高散热效率和可靠性。
5. 响应时间（Trr）
响应时间越短，抑制高频瞬态能力越强。一般TVS的Trr在1ns以下，适合抑制通信、射频电路中的ESD干扰。
三、典型应用场景与选型案例
32V TVS二极管广泛应用于以下领域：
1. 通信设备电源保护
例如基站、光纤收发器、网络交换机等设备中，常用于保护DC/DC转换器、LDO稳压器免受电网波动或雷电过压影响。
2. 汽车电子系统
汽车ECU、车载充电器、OBD模块等需要承受高达±6kV的静电放电冲击，32V TVS二极管在此场景中起到关键作用。
3. 工业控制与电力电子
在变频器、PLC控制系统中，32V TVS二极管用于抑制开关电源纹波、浪涌电流及电磁干扰。
选型案例：某通信基站电源模块
工作电压：33V；
浪涌等级：8kV人体模型ESD，配合IEC 60380标准；
选型结果：采用SMAJ360（36VTVS），其VCL@10A为36.5V，响应时间<1ns，满足设计要求。
四、TVS选型误区与应对策略
在实际选型过程中，工程师常犯以下错误：
忽略电压匹配：将TVS电压选得过高或过低，导致保护不足或失效；
对策：根据电路最高电压确定VCL值，确保VCL略高于工作电压但不超过后级元件阈值。
忽视功率预算：低估TVS承受浪涌电流的能力，导致器件烧毁；
对策：依据设备使用环境等级（如工业环境等级为CATⅡ/Ⅲ）选择IPP足够大的器件。
封装选择不合理：选用小尺寸封装却未考虑散热，影响长期可靠性；
对策：对于高频高压场景，应优先选择陶瓷封装或自封焊式TVS。
五、测试方法与质量验证
为确保TVS二极管的性能和可靠性，建议依据以下标准进行验证：
1. 基础参数测试
反向漏电流测试、正向导通电压测试、反向击穿电压测试等，按照JEDEC标准进行。
2. 瞬态响应测试
使用脉冲发生器模拟雷击或ESD脉冲，测试TVS的钳压特性与响应时间。
3. 寿命与可靠性测试
通过反向雪崩测试、热循环测试、机械应力测试等评估产品在长期使用中的稳定性。
六、发展趋势与未来展望
随着电子设备向高频化、小型化、智能化方向发展，32V TVS二极管也面临新的技术挑战与机遇：
快恢复TVS器件：结合肖特基势垒结构，提升响应速度至皮秒级；
集成化保护方案：将TVS与TVS与TVS与TVS、电阻、电容集成在同一芯片上，减小电路板占用空间；
智能监控技术：通过数字监测芯片实时跟踪TVS状态，实现故障预警与自动恢复。
结语
32V TVS二极管作为现代电子系统不可或缺的保护元件，其选型与应用需综合考虑电路特性、浪涌环境、封装工艺等多方面因素。通过科学选型、合理测试与规范使用，TVS二极管可有效提升产品在复杂电磁环境中的抗干扰能力与安全性。未来，随着材料与工艺的进步，TVS器件将在更多新兴领域发挥关键价值，助力构建更为稳定可靠的电子生态系统。
